Ako zmerám odpor jadrového drôtu?
Ako dodávateľ drôtov s cenou, presné meranie odporu vrstiev drôtov je nanajvýš dôležité. Odpor je rozhodujúcou elektrickou vlastnosťou, ktorá môže významne ovplyvniť výkon a kvalitu vodičov CORED v rôznych aplikáciách. V tomto blogovom príspevku sa podelím o metódy a úvahy na meranie odporu vodičov Cored na základe mojich skúseností v tomto odvetví.
Pochopenie základov odporu
Predtým, ako sa ponoríte do metód merania, je nevyhnutné pochopiť, čo je odpor. Odpor je opozícia, ktorú látka ponúka tok elektrického prúdu. Meria sa v ohmoch (co). Odolnosť vodiča, ako je napríklad jadro, závisí od niekoľkých faktorov vrátane materiálu drôtu, jeho dĺžky, prierezovej plochy a teploty.
Vzorec na výpočet odporu je daný Ohmovým zákonom: (r = \ frac {v} {i}), kde (r) je odpor, (v) je napätie naprieč vodičom a (i) prúdenie prúdom cez ňu. Ďalším dôležitým vzorcom je (r = \ rho \ frac {l} {a}), kde (\ rho) je odpor materiálu, (l) je dĺžka vodiča a (a) je prierezová plocha.
Faktory ovplyvňujúce odpor vlečných vodičov

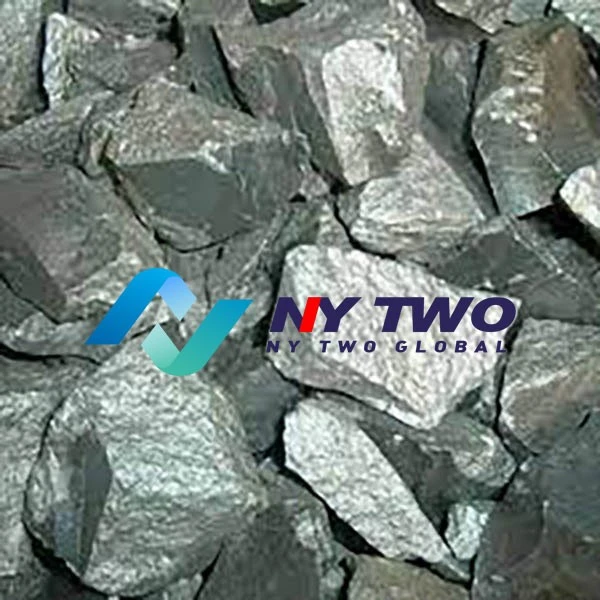

- Zloženie materiálu: Cored drôty sa často vyrábajú z kombinácie rôznych materiálov. Môžu napríklad obsahovaťRôzni feromangáni,Horčík (mg) kovaKremík. Každý materiál má svoj vlastný odpor, ktorý prispieva k celkovému odporu jadrového drôtu. Rôzne zliatiny a ich proporcie v jadrovom drôte môžu viesť k významným zmenám odporu.
- Dĺžka drôtu: Podľa vzorca (r = \ rho \ frac {l} {a}) je odpor priamo úmerný dĺžke drôtu. Dlhšie jadrové drôty budú mať vo všeobecnosti vyšší odpor v porovnaní s kratšími, za predpokladu, že materiál a prierezová oblasť zostáva rovnaká.
- Kríž - oblasť sekcie: Odpor je nepriamo úmerný prierezovej oblasti drôtu. Cenový drôt s väčšou prierezovou plochou bude mať nižší odpor, pretože pre prúdenie elektrónov je viac priestoru.
- Teplota: Odpor väčšiny materiálov sa mení s teplotou. V prípade kovov sa odpor vo všeobecnosti zvyšuje so zvýšením teploty. To znamená, že pri zmene teploty sa zmení aj odpor jadrového drôtu. Preto je pri meraní odporu dôležité kontrolovať a zaznamenať teplotu.
Metódy na meranie odporu vrstvových vodičov
Metóda dvoch bodov
Metóda dvoch bodov je najjednoduchší spôsob, ako zmerať odpor jadrového drôtu. V tejto metóde sa zdroj energie používa na aplikovanie známeho napätia na dvoch koncoch drôtu v jadre a na meranie prúdu prúdiaceho vodičom sa používa ampmeter. Potom pomocou Ohmovho zákona (r = \ frac {v} {i}) je možné vypočítať odpor.
Táto metóda má však určité obmedzenia. Kontaktný odpor medzi testovacím vodičom a drôtom môže zaviesť chyby, najmä ak je odpor drôtu relatívne nízky. Tiež nezohľadňuje žiadne uniformity v odporu drôtu pozdĺž jeho dĺžky.
Metóda štyroch bodov
Štvorbodová metóda, známa tiež ako metóda Kelvin, je presnejší spôsob, ako zmerať odpor jadrového drôtu. V tejto metóde sa používajú štyri sondy. Na aplikovanie prúdu na drôt sa používajú dve vonkajšie sondy a na meranie napätia cez konkrétnu časť drôtu sa používajú dve vnútorné sondy.
Výhodou metódy Four -bod je to, že eliminuje účinok kontaktného odporu. Pretože sondy na prenášanie prúdu a sondy na meranie napätia sú oddelené, kontaktný odpor pri prúdových sondách neovplyvňuje meranie napätia, čo vedie k presnejšiemu merania odporu.
Pomocou multimetra
Multimeter je bežným a pohodlným nástrojom na meranie odporu vrstvových vodičov. Väčšina multimetrov je možné nastaviť na režim merania odporu. Ak chcete použiť multimeter, jednoducho pripojte dva testy vedenia k dvom koncom jadrového drôtu. Uistite sa, že drôt nie je pripojený k žiadnemu zdroju energie počas merania, aby sa predišlo poškodeniu multimetra.
Rovnako ako táto metóda dvoch bodov však môže byť multimetrové meranie ovplyvnené kontaktným odporom. Pre presnejšie výsledky, najmä pre vodiče s nízkym odporom, sa odporúča štvor bodová metóda.
Preventívne opatrenia počas merania odporu
- Vyčistite kontakty: Pred uskutočnením merania sa uistite, že kontakty medzi testovacími vodičmi a jadrom sú čisté. Oxidácia alebo nečistoty na kontaktoch môžu zvýšiť odpor kontaktu a viesť k nepresným meraniam.
- Regulovať teplotu: Ako už bolo spomenuté, teplota môže ovplyvniť odpor jadrového drôtu. Pokúste sa zmerať odpor pri stabilnej teplote a zaznamenajte hodnotu teploty. Ak je to potrebné, opravte nameraný odpor voči štandardnej teplote pomocou teplotného koeficientu odporu drôtového materiálu.
- Vyvarujte sa vonkajšiemu rušeniu: Udržujte prostredie merania bez elektromagnetického rušenia. Vonkajšie magnetické polia môžu vyvolať prúdy v drôte a ovplyvniť výsledky merania.
Dôležitosť merania odporu pre dodávateľov jadrových drôtov
Pre dodávateľa drôtov, ako som ja, je presné meranie odporu rozhodujúce z niekoľkých dôvodov. Po prvé, pomáha zabezpečiť kvalitu vodičov CONE. Meraním odporu môžeme zistiť akékoľvek defekty alebo nezrovnalosti v drôte, ako sú variácie zloženia materiálu alebo prierezovej oblasti.
Po druhé, meranie odporu je dôležité pre splnenie požiadaviek zákazníkov. Rôzne aplikácie môžu mať špecifické požiadavky na odpor pre vodiče Cored. Poskytnutím údajov o presnom odporu môžeme lepšie slúžiť našim zákazníkom a zabezpečiť, aby naše výrobky vyhovovali ich potrebám.
Nakoniec, meranie rezistencie môže pomôcť aj pri výskume a vývoji nových výrobkov z Cored Wire. Pochopením toho, ako rôzne faktory ovplyvňujú odpor, môžeme optimalizovať proces návrhu a výroby vodičov, aby sme dosiahli lepší výkon.
Záver
Meranie odporu vrstvových drôtov je zložitá, ale nevyhnutná úloha pre dodávateľov drôtov. Pochopením faktorov, ktoré ovplyvňujú odpor a používajú vhodné metódy merania, môžeme zabezpečiť kvalitu a výkon našich výrobkov. Či už používa metódu dvoch bodov, metódu Four -bod alebo multimeter, každá metóda má svoje vlastné výhody a obmedzenia a výber metódy závisí od špecifických požiadaviek na meranie.
Ak máte záujem o kúpu vysokých - kvalitných vodičov Cored alebo máte akékoľvek otázky týkajúce sa merania odporu alebo iných aspektov vodičov Cored, neváhajte a kontaktujte nás kvôli ďalšej diskusii a vyjednávaniu. Sme odhodlaní poskytovať vám najlepšie produkty a služby.
Odkazy
- Serway, Ra a Jewett, JW (2018). Fyzika pre vedcov a inžinierov s modernou fyzikou. Cengage Learning.
- Hayt, WH, & Kemmerly, JE (2001). Analýza strojárskeho obvodu. McGraw - Hill.
